Die Größenspezifikationen von Titanlegierungen, die üblicherweise im Ausland im Wirbelsäulenverbindungen verwendet werden, sind wie folgt:
1. Titanplatte
Dicke: 0. 4-35 mm
Maximale Größe: 2500 mmx6000 mm
Internationale Marke: GR23 (entsprechend TC4 -Titanlegierung)
2. Titanrohr
Durchmesser: 0. 8-219 mm
Implementierungsstandard: ASTM B337/338, AMS ESB337/338 .ETC.
3. Titanstange
Durchmesser: 6-1000 mm
Länge: Anpassbar (gemeinsame Spezifikationen wie L600mm, L1200mm
Internationale Marke: GR23 (entsprechend TC4 -Titanlegierung)
Trauma (Titanplatte)
GR23 GR4 Ti -6 al7nb
1. 0-6. 0 mm Ø6 Ø8 Ø4
Intramedullärer Nagel
Ø14 Ø15 Ø16 Ø18
Wirbelsäule: Ø5.5 (6. 0) Ø 8 Ø10 Ø (10. 2 10. 5) Ø14 (14. 28 14. 5)
Gelenk: Ø20 Ø25 Ø35 Ø45 Ø50 Ø55 Ø60 Ø65 (angepasst Ø70 Ø80 Ø90)
Anwendungsszenarien:
Wirbelsäulenfixierung: Titanplatten werden zur Reduzierung und Fixierung der Fraktur verwendet, wobei normalerweise eine Dicke von 2-5 mm und eine Länge gemäß dem Wirbelsegment angepasst ist.

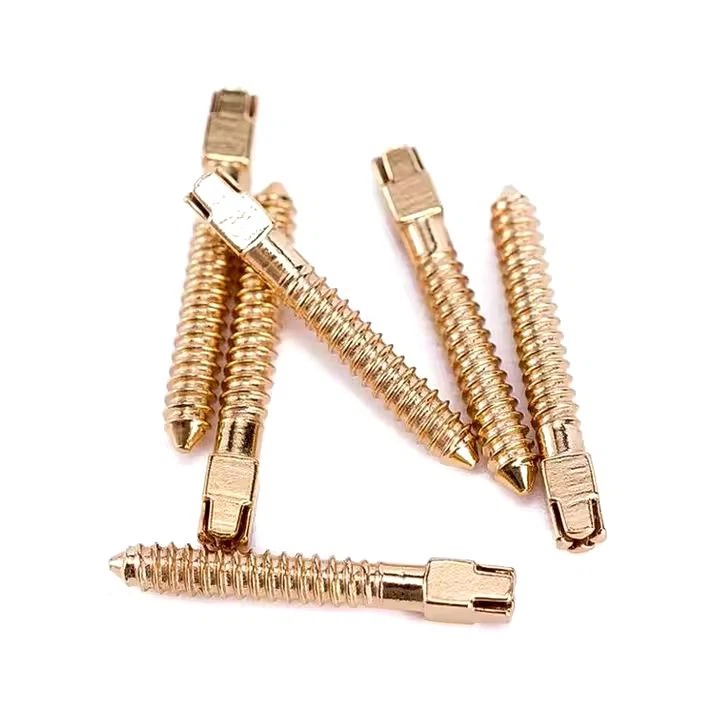

Trauma -Reparatur: Titan -Legierungsschrauben (Durchmesser 3. 5-6. 5mm) und intramedulläre Nägel (Durchmesser 8-12 mm) sind häufige Wahl.
Gelenkersatz: Femurstämme der Titanlegierung (Durchmesser 12-28 mm) und Acetabularbecher (Durchmesser 40-60 mm) müssen mit der Knochengröße des Patienten übereinstimmen.
Materialeigenschaften:
Tc4 (ti -6 ai -4 v): Der elastische Modul liegt nahe an der von Knochen, und die Zugfestigkeit ist größer oder gleich 895 mPa, was in orthopedischen Implantaten weit verbreitet ist.
Tc4eli (Ultra-Low-Lücken-Typ): Es hat eine bessere Biokompatibilität durch den ISO 5832-3 ELI-Standard und ist für Langzeitimplantate geeignet.
Die obigen Größen und Standards beziehen sich hauptsächlich auf internationale allgemeine Spezifikationen (z.
